Opis oferty

Pionowy i poziomy stół obrotowy, jeden z głównych akcesoriów frezarki, jest urządzeniem do precyzyjnego pozycjonowania obrabianej części. Urządzenie to jest szeroko stosowane w obróbce metalu, umożliwiając operatorowi wiercenie lub cięcie w dokładnych odstępach wokół stałej osi.

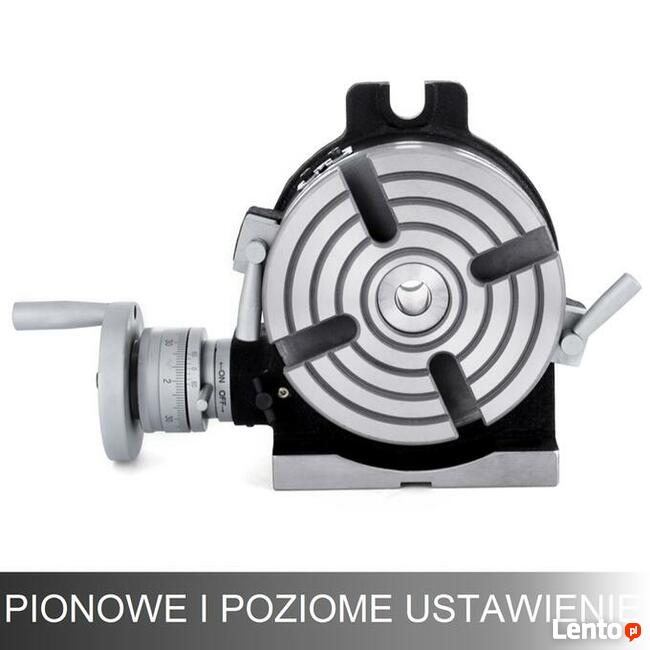

Konstrukcja pionowa i pozioma
Może być zamontowany "płasko", ze stołem obracającym się wokół osi pionowej, w tej samej płaszczyźnie co frez frezarki pionowej. Można też zamontować ten stół obrotowy na jego końcu (lub zamontować go "płasko" na płycie pod kątem 90°), tak aby obracał się wokół osi poziomej. W tej konfiguracji można również użyć stolika tylnego, który utrzymuje obrabiany przedmiot "pomiędzy środkami".

Odlew HT200
Odlew HT200 charakteryzuje się doskonałymi właściwościami odlewniczymi, zdolnością pochłaniania wstrząsów oraz wysoką wytrzymałością i odpornością na ciepło. Zapewnia to doskonałą wydajność maszyny i daje użytkownikowi poczucie komfortu użytkowania.

Wysoka precyzja
Tarcza jest podzielona łącznie na 360 stopni. Miniejsza skala z dokładnością od 0 do 60. Wszystkie te cechy pomagają w wykonywaniu bardziej złożonych i precyzyjnych obróbek. Końcówka wrzeciona jest wyposażona w łożyska o wysokiej dokładności. Zapewnia to stabilność podczas cięcia pod obciążeniem.

Łatwa regulacja
Regulacja frezarki ze stołem obrotowym nie jest trudna. Należy jedynie ustawić uchwyt w żądanej pozycji, ponieważ na pokrętle zaznaczona jest dokładna skala.

Darmowe akcesoria
Oprócz obrotowego stołu maszynowego oferujemy również cztery bloki ustalające lub klucz i śruby. Środek można szybko i dokładnie skorygować dzięki blokowi prowadzącemu.

Różnorodne zastosowanie
Szeroko stosowane w obróbce metali, umożliwiające operatorowi wiercenie lub cięcie w dokładnych odstępach wokół ustalonej osi. Doskonale nadaje się do cięcia po okręgu, wytaczania, trasowania punktowego i podobnych prac.

150MM / 6" Frezujący stół obrotowy

Średnica stołu mocującego: 150mm / 6"

Liczba rowków: 4

Szerokość rowków: 11mm / 0.43"

Dokładność ruchu po okręgu: 0,04

Równoległość powierzchni montażowej: 0.04

Dokładność części: 45"

Przełożenie przekładni ślimakowej: 90/1

Podstawowy wymiar poziomy: 180 x 170 mm / 7 x 6,7"

Podstawowy wymiar pionowy: 205 x 80 mm / 8 x 3,15"

Wysokość: 80 mm / 3,15"

Waga bez opakowania: 11,1kg / 24,47lb

Stół roboczy z podziałką: 360 °

Obciążenie horyzontalne: 40kg / 88.18lb

Obciążenie pionowe: 20kg / 44.09lb


Zawartość opakowania :

1 x obrotowy stół roboczy pionowy i poziomy


150MM / 6" Frezujący stół obrotowy z płytami dzielącymi

Otwór centralny: MT-2

Średnica rowka teowego: 14 mm (1/2 cala)

Wymiary stołu: 150 mm (6 cali)

Płyta "A" - 15, 16, 17, 18, 19, 20

Płyta 'B' - 21, 23, 27, 29, 31, 33

Płytka C - 37, 39, 41, 43, 47, 49


Zawartość opakowania:

1 x stół obrotowy

3 x płytki dzielące

1 x Zestaw akcesoriów


Stół obrotowy do frezowania 100MM / 4"

Średnica stołu: 4"/100mm

Materiał: HT200 Casting

Dokładność: 0,01

Współczynnik redukcji: 1:36

Wysokość pozioma: 2.76"/70mm

Waga netto: 33,07"/15kg


Zawartość opakowania:

1 x obrotowy stół roboczy pionowy i poziomy

1 x klucz płaski

1 x zestaw śrub


Stół obrotowy do frezowania 100MM / 4"

Średnica stołu: 4"/100mm

Materiał: HT200 Casting

Dokładność: 0,01

Współczynnik redukcji: 1:36

Wysokość pozioma: 2.76"/70mm

Waga netto: 33,07"/15kg


Zawartość opakowania:

1 x stół obrotowy

3 x płytki dzielące

1 x Zestaw akcesoriów


Stół obrotowy do frezowania 200MM / 8" 3-gniazdowy

Materiał: HT200 Casting

Średnica stołu: 8"/200mm

Otwór środkowy: MT-3

Współczynnik redukcji: 1：90

Wysokość pozioma: 4.13"/105mm

Wysokość pionowa: 1.57"/40mm


Zawartość opakowania:

1 x obrotowy stół roboczy pionowy i poziomy

1 x klucz płaski

1 x zestaw śrub



200MM / 8" stół obrotowy do frezowania 4-gniazdowy

Materiał: HT200 Casting

Średnica stołu: 8"

Otwór środkowy: MT-3

Współczynnik redukcji: 1：90

Wysokość pozioma: 105 mm/4,13 cala

Wysokość pionowa: 40 mm/1,57 cala


Zawartość opakowania:

1 x obrotowy stół roboczy pionowy i poziomy

1 klucz płaski

2 klucze pozycjonujące

2 x śruby montażowe
